定壓補水機組

Constant Pressure Water Supply Unit

廣泛的應用

定壓補水機組是目前在空調采暖系統中常用的定壓補水設備。在諸多商場，廠房和現代化辦公大樓中廣泛采用水或乙二醇作為傳熱介質的中央空調系統或其他系統中能自動穩壓補水，較傳統的開式膨脹水箱定壓具有安裝位置靈活，無噪音污染，無氣體污染等優點。因此在暖通定壓行業中得到廣泛應用。

概述

1、是一種穩壓補水設備，應用于空調采暖系統，調節系統壓力，使之穩定在一個很小范圍內，以保證

系統正常運行；

2、減少補水泵的啟動次數，延長設備使用壽命；

3、設備為機組結構，安裝位置靈活，氣水隔離，保證水質不受污染。

功能

1、能夠精準的控制系統壓力在設定范圍內；

2、能夠?qū)ο到y(tǒng)自動進行補水；

3、消除系統中的水由于溫度變化引起管路壓力變化。

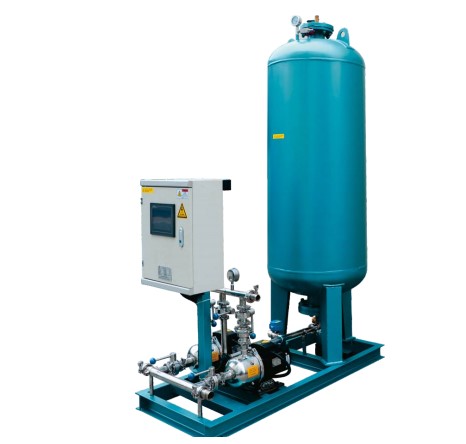

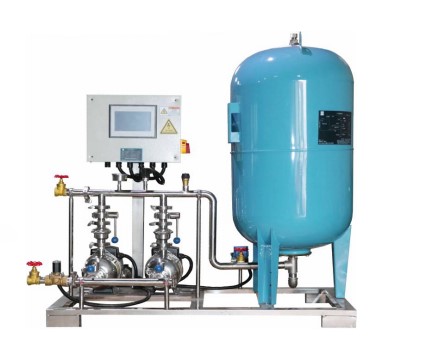

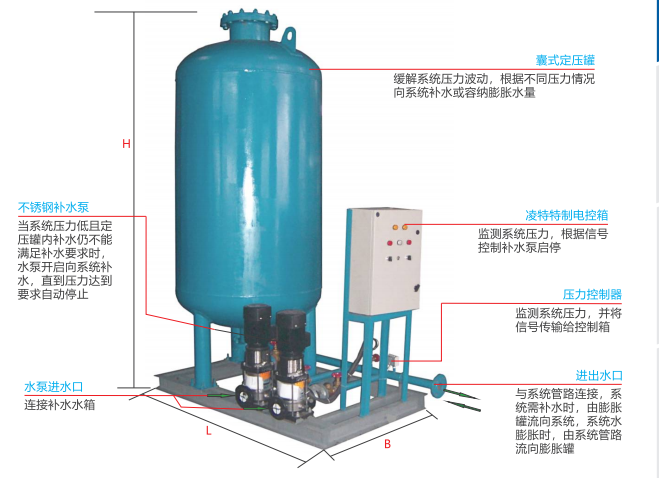

產品構造

定壓補水機組主要由定壓罐，水泵，控制系統，管路，閥門，支座等組成。

定壓罐

包括碳鋼或不銹鋼罐體和儲水膠囊，壓力表和充氣閥，進出水口等。在系統運行過程中，溫度升高，水體積影脹，影張水進入定壓罐。當溫度降低時，定壓罐內水補回到系統。水泵一般機組為一備一用。當系統溫度降低，定壓罐中水補回系統仍達不到要求時，補水泵開啟向系統補水。當壓力達到系統要求時，補水泵自動停止。

控制系統

控制系統為整個機組運行的神經中樞。控制系統包括控制箱，壓力開關等。當壓力開關檢測到系統壓力低時，控箱控制水泵開啟。當壓力達到設定值時，水泵自動停止。當一臺水泵發生故障時，控制箱控制另外一臺自動開啟。

閥門管路

管路閥門主要包括安全閥，單向閥，橡膠軟接頭，閘閥管路等。

當系統水體積影脹量較大，超過系統所能均衡的壓力時，安全閥開啟泄水。單向閥安裝于水泵的出水，防止水泵突然停止造成的水流倒吸現象。橡膠軟接頭安裝與水泵的進出水口處有力的減少水泵振動對其他設備的影響。支座采用槽鋼制作而成，將所有設備固定到一起方便使用安裝。

產品運行

穩壓

1、采暖系統開泵，逐新升溫→水體積影脹→定壓點壓力隨著系統壓力增大而增大→囊式定壓罐中水壓力大于氣體壓力→水進入囊式定壓罐→系統壓力波動被平衡在P+△P范周內；

2、采暖系統開泵，逐漸升溫一水體積膨脹一定壓點壓力隨著系統壓力增大而增大一囊式定壓罐中水壓力大于氣體壓力一水進入囊式定壓罐→系統壓力波動被平衡在P+△P范圍內→水體積繼續膨脹→水進入囊式定壓罐→氣體被壓縮→氣體壓力上升→定壓點壓力增大到P+△P時一→電磁閥開啟泄水；

補水:

3、采暖系統停泵→系統水溫下降→水體積減小→定壓點壓力隨系統降低→囊式定壓罐內氣體壓力大于水壓力+氣體將水壓入系統→系統壓力達到要求；

4、采暖系統停泵→系統水溫下降→水體積減小→定壓點壓力隨系統降低→囊式定壓罐內氣體壓力大于水壓力→+氣體將水壓入系統直至囊式定壓內氣氣水壓力平衡→系統壓力仍然達不到要求+補水泵開啟向系統補水→定壓點壓力隨系統壓力升高一壓力升高到P-aP時，補水泵停止。

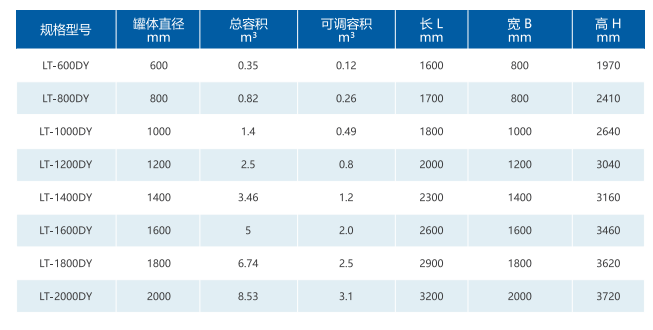

型號規格表

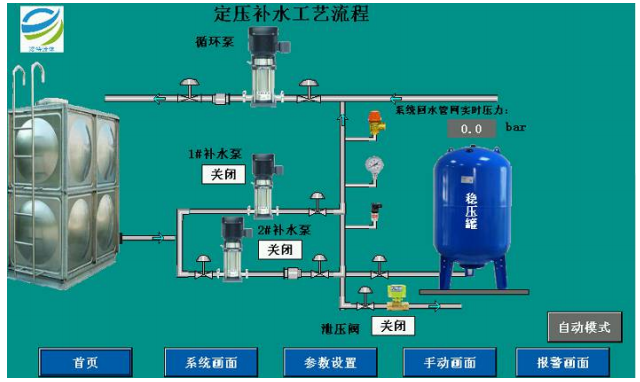

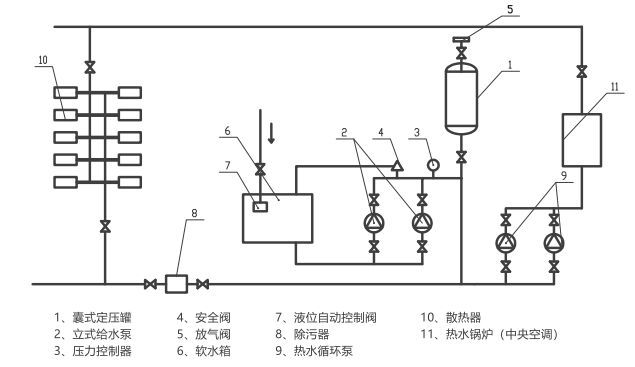

定壓補水系統工藝流程圖

當系統的容水量較大時，系統需安裝容納膨脹水的水箱和電磁泄水閥以保證其安全，補水箱要留足夠的空間，容納系統膨脹泄水。電磁泄水閥的推薦開啟壓力P=O.9P0(P0為系統的安全閥門開啟壓力)。

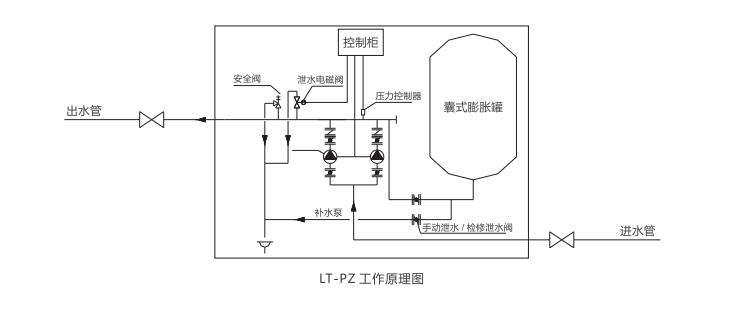

機組工作原理圖

膨脹定壓罐的計算選型

1、調節容積的計算

Vt=Vtp+Vtb式中

Vt:需要的總的調節容積

Vtb:補水泵需要的調節容積

Vtp:膨脹需要的調節容積

2、所需最小總?cè)莘e的計算

V=BVt/(1-a)式中

V:膨脹罐的總?cè)莘e

Vt:需要的總的調節容積

α：膨脹的工作壓力比：在一般情況下宜采用0.65~0.85

β：膨脹罐的容積系數，囊式膨脹罐宜為1.05

其中：c=(P1+0.1)/(P2+0.1)

P1:補水泵啟動壓力(MPa)

P2:補水泵停止壓力(MPa)

3、Vtp、Vtb的計算

補水泵流量=Vxt*(0.05~0.1)

一般取Vxt*0.05m3/h

Vtb≥補水泵3分鐘流量

Vtp=Vxt/高溫水密度-Vxt/低溫水密度

其中：

VXt:系統容水量，系統管路及設備所容納水量之和

Vtp根據系統容水量和供回水溫度下的密度計算

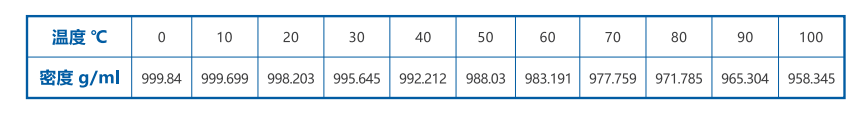

水在不同溫度下的密度表

安裝注意事項

1、安裝機組的房間應有良好的通風，且室內溫度不低于5℃，不高于40℃。安裝在有凍結危險的室外時，應考慮防風雨、防凍等措施。

2、機組與墻面或其它設備之間應留有不小于0.7的間距。

3、機組安裝后應進行水壓強度試驗和嚴密性試驗，按工程設計要求及有關規定執行。

4、氣壓罐水壓強度試驗和嚴密性試驗合格后應按工程設計要求進行調試。完成調試工作后，確保充氣嘴部不漏氣。

5、設備調試合格，投入運行后，可不設專人值班，但需要定期巡檢。

使用說明

1、按照圖示內容檢查機組構件是否齊全。

2、將水泵與補水箱連接，接通控制箱電源，水泵開啟，裝置進入工作狀態。

3、裝置初次使用，接入系統后，打開定壓罐頂部的排氣閥進行排氣

4、水泵為一備一用設置，當?shù)谝慌_水泵出現故障時，第二臺水泵可自動開啟。也可進行手動調節。

5、壓力控制器的高低控制壓力可進行調節，但必須由專業技術人員進行數據確定。

6、當系統壓力低于壓力控制器的低點設定壓力是，水泵開啟向系統補水，當系統壓力達到壓力控制器設定的高點壓力時，水泵停止。

7、定期檢查罐體上的壓力表讀數，應確保罐體在允許工作壓力內工作。

8、定期檢查安全閥的靈敏性，確保系統安全運行。

9、每季度定期檢查一次預充壓力，預充壓力按照標牌的數值，如果降低請充入氣體。

10、每年對設備定期進行一次拆檢。首先將罐子與系統斷開，打開下邊的出水口，將囊里的水放干凈，再打開頂部的充氣閥，如果有水流出，說明里邊的膠囊已壞，請更換新的膠囊。膠囊換好后，向罐內充入氣氣體，達到預充壓力即可.
