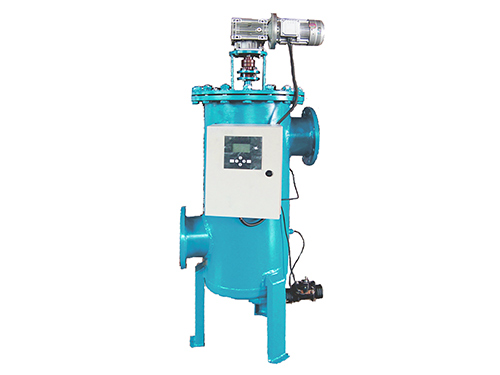

全自動刷式過濾器

Automatic Brush Filter

廣泛的應用

LT-QS系列過濾器是一種全自動自清洗水過濾器，過濾器網內安裝一套不銹鋼刷，或吃吸掃描器，或絲刷+哈吸組合，以上裝置由減速電機帶動旋轉，在過濾器端蓋上安裝一個電磁排污閥。工作時，濁水由進水口進入，通過不銹鋼濾網過濾污物。凈水由出水口流出，當污物聚集過多時，造成過濾不暢，腔體壓力上升，當進出水的壓力差值達到一定值時（預先設定)，壓差開關發出信號給控制器，控制器啟動減速機電機，帶動內部裝置旋轉刷掉或吩吸污物雜質。同時打開電磁排污閥，排出污物，清洗時間約為1分鐘，自清洗期間無需斷流，排污壓力損失不超過0.02MP,流量損失不超過1%。

功能

1、能夠?qū)λ废到y(tǒng)水中的雜質進行高效過濾；

2、全自動運行，自動排污，自動清污；

3、可應用范圍廣，流量范圍大。

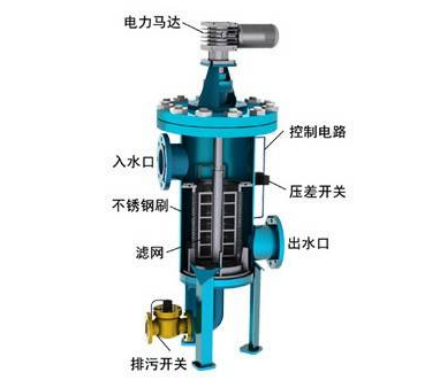

過濾器功能分解圖

單臺處理水量：45-2350m3/h

最大工作壓力：0.1-1.6Mpa

過濾器清潔時的壓力損失：≤0.02Mpa

最高工作水溫：95℃

過濾精度范圍：10-3000um

自清洗所需水量：<1%

自清洗時間：10-60秒

自清洗控制方式：壓差、時間及手動

電控方式：交流三相380V/50Hz

控制界面：數顯、旋鈕、開關

濾網類型：304/316L沖孔網、構形網

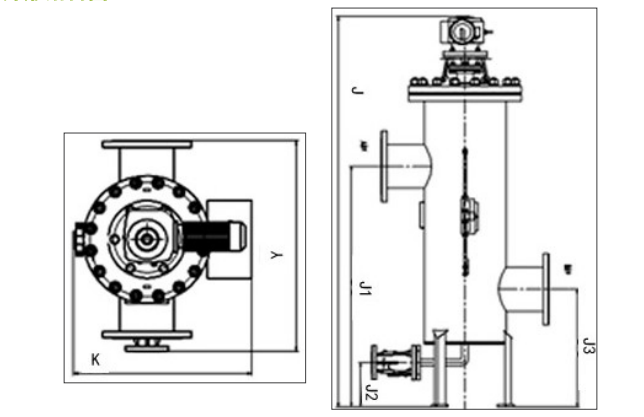

外形結構圖

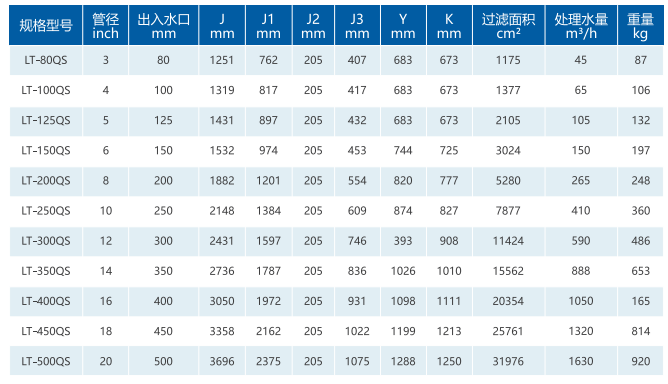

規格參數表

全自動過濾器安裝要求

1、過濾器規格的選用應與安裝管路相匹配，當過濾器流量不能滿足管路要求時，可將兩個（或多個）過濾器并聯安裝，或做旁濾處理。

2、過濾器應盡量安裝在系統要保護的地方，入口低壓影響使用，因此也應安裝在靠近壓力源的地方。

3、過濾器應串聯安裝在管路系統中，為保證在停機檢修時系統不間斷供水，建議系統中設置旁路，過濾器進出口及旁路均應設置切斷用球閥。在有可能發生回流的地方，應在過濾器出口安裝止回閥。

4、選型時注意流經全自動過濾器的水溫不超過其適應溫度。

5、安裝現場具備三相380V工頻交流電（三相四線制）。排污管不超過5米，避免背壓。

6、直流系統注意過濾精度、預處理、壓力事項，間歇系統注意慎用定時控制型。

7、合理選擇安裝環境，注意防水、防雨、防潮。

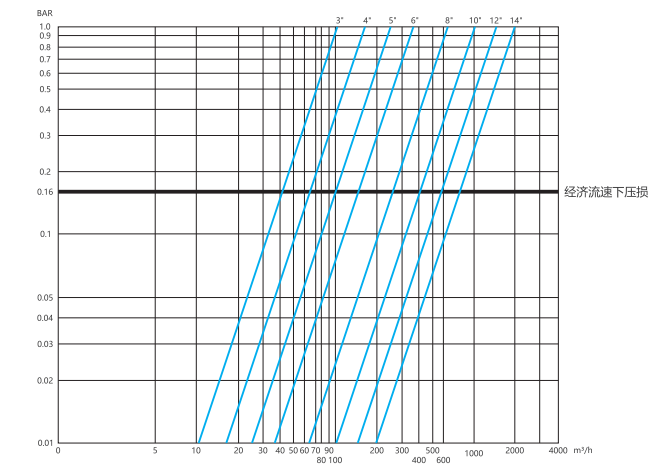

壓損表

控制系統說明

LT-QS控制器在業內專家指導下，充分考慮了自動清洗過濾器設備的各種工況及相關控制程序。本控制器是自動清洗過濾器設備的電氣控制核心，具備多種保護和報警功能。具有時間、壓差等多種控制方式，其性能超過國外同類產品。

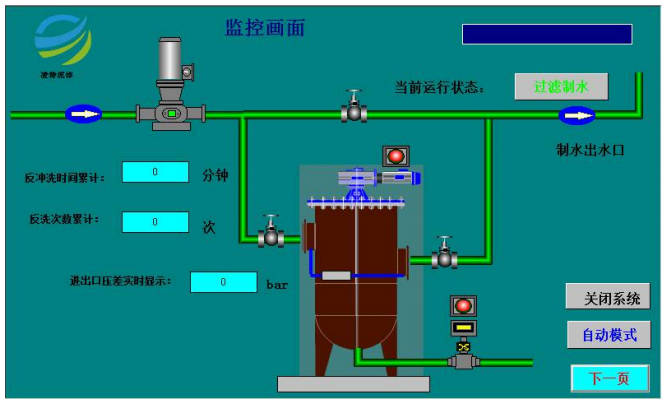

本控制器采用高速CPU芯片，內部自帶看門狗電路和斷電記憶。采用全中文液晶顯示操作界面，操作簡捷明了，并可實現遠程監控。

主要性能指標：

1、主要用于凌特自清洗過濾設備包括電動刷式自清洗過濾器、電動吸式/刮板式自清洗過濾器、多筒式自清洗過濾器。

2、安裝方便、外形美觀、功能齊全，P65防護等級可以戶外安裝使用。

主要特點：

1、工作時間/清洗時間任意設定

2、三種工作方式任意選擇（刷式、多筒式、吸式/刮板式可選)。

3、具有手動/自動操作切換功能。

4、排污閥門：電動閥或電磁閥兩種方式可選。

5、數字顯示工作時間。

6、連續顯示當前壓差值，可設定自清洗啟動壓差值。

7、電機故障保護報警。

8、內部核心采用美國進口MCU芯片穩定性好，集成度高，減少箱體內部連線，減少故障概率。
